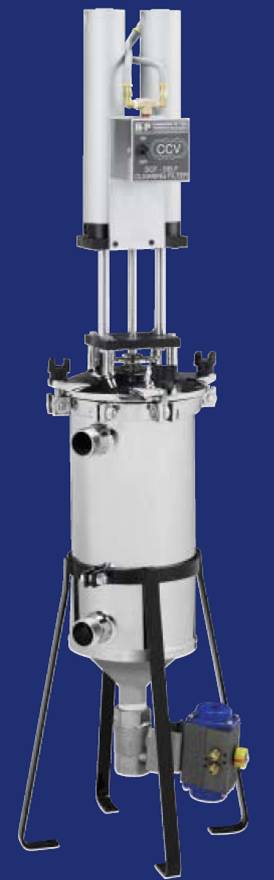

專利設計：一個帶有彈簧的清洗圓盤，在濾芯
內部上下運動來清除聚集在濾網內表面的濾后
殘渣。濾液從上到下，從濾芯內到外流出，濾
渣被截留在過濾網上，然后被清洗圓盤刮至集
渣室。
在清洗圓盤下行沖程過程中，任何殘留的濾渣
都被驅至集渣室，從而很容易被徹底清除。
在清洗圓盤上行沖程過程中，濾渣從濾網表面
被去除。系統工藝流體（帶壓）驅趕濾渣穿過
清洗圓盤至集渣室。
技 術 參 數
尺寸:
重量：34 kg
高度：1,303mm
安裝高度：1,760mm
底座：402mm* 402mm
容積：15l
集渣室容積：0.74l |
連接管口:
標準：50mm進出口NPTE螺紋
40mm排渣閥NPTI螺紋
可選：法蘭(ANSI,DIN)
三夾鉗或BST螺紋 |
工藝參數:
溫度：204℃（最高溫度）
流量：40-230l/min
操作壓力：2-10.5bar |
濾芯:
楔形網：15μ——1125μ
限膠孔網（膠體過濾）25μ——100μ
篩網：直徑178mm
長度305mm
面積1,703mm |
密封:
標準：濾芯和封蓋密封：Viton®
（最高耐溫204℃）
軸密封：聚氨酯
（最高耐溫105℃）
可選：
濾芯和封蓋
EPT（最高耐溫149℃）
Teflon®（最高耐溫204℃）
軸密封：
Teflon®（最高耐溫204℃） |
清洗圓盤:
標準：聚乙烯（UHMWPE）
（最高耐溫82℃）
可選：Teflon®（最高耐溫204℃）
Kynar（最高耐溫140℃） |
濾筒/過液部分材質:
標準：噴丸處理316不銹鋼 |
|
控制系統:
標準：連續清洗閥（CCV）
可選：按鈕，半自動電子，
電子定時器，單氣
動定時器，雙氣動定
時器，PLC型微處理
器 |
配套要求:
電壓：（如果安裝可選自動
電子控制定時器）
220V 50Hz，單相
壓縮空氣：4bar 5cfm立方英
尺/分鐘必須潔凈，
干燥，不含油
水：使用可選流體密封，
水流量<3.8l/min
如選用Stealth排渣，水（而非
濾液）2.4bar或小于過濾入口
壓力。 |
流體密封選項:
先進的雙密封設計取代了標準
單密封。有特富龍Teflon或Urethane聚氨酯材質可供選擇。若是雙汽缸驅動，可選配升級工具包。 |
其他選項:
雙汽缸驅動，可選配升級工具
包Stealth Purge配備可半自
動或PLC微型處理器可選水沖
洗蒸汽夾套筒體
ASME UM認證
內外電解拋光 內表面拋光
6.4mmNPTI表盤接口
多濾筒結構 |
