變頻器恒壓供水系統如何實現的?
(時間:2020-4-27 11:20:55)

   變頻器現在很多人都對其有所熟悉,尤其是它優越的調速性能及控制功能在各行各業得到快速的應用。例如恒壓控制、恒液位控制等由于變頻器技術的日益成熟,得到了大量影響。

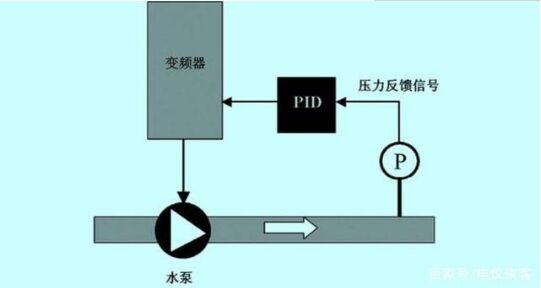

   恒壓供水簡圖

   恒壓、恒液位、恒流量控制,由于變頻器自帶PID控制功能,提供了控制變量的控制質量。
   從上面的簡圖可知,恒壓供水控制系統是個閉環控制。因此,用變頻器的PID控制功能,需要有主設定和反饋兩個輸入。主設定是我們工藝要求的期望值,反饋輸入是現場壓力測量?jī)x表的輸入信號。
   現場獲取壓力信號的儀表通常為智能壓力變送器,通常安裝在水泵出口管道上。將壓力信號轉變?yōu)闃?biāo)準的電流信號,從而直接反饋給變頻器。
   變頻器在運行過程中,時時刻刻將壓力變送器反饋過來的信號與主設定值進行比較。如果反饋信號低于主設定值,變頻器輸出頻率增加,將管道壓力提高到目標值壓力附近。反之,變頻器輸出頻率減小,將管道壓力降低至主設定值附近。因此,通過變頻器的PID控制功能時刻的調整變頻器輸出,將管道壓力恒定在主設定值附近。

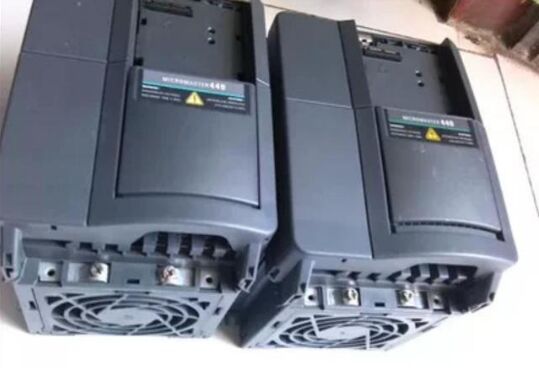

   西門子MM440變頻器

   這是專門用于水泵和風機的,有著豐富的軟件設置參數以及可擴展很多功能。接下來。
   由于是用水水泵控制,所以要選用變轉矩,用平方V/f特性,將P0205設置為1。P0300設置水泵電機類型,P0304設置額定電壓電壓,如380V。P0305設置電機額定電流、P0307設置電機額定功率,P0308~11設設置電機功率因素、額定效率、額定頻率、額定速度,全部以電機銘牌參數為主。
   如題目說的主設定,將P2258=2250定義為P2240為主設定點的值。前提是要把閉環控制功能打開,將p2200設置為1,以及將P2240設置為10用來設置壓力值的百分?jǐn)?shù)。然后把壓力變送器輸入信號通道打開,將P2264=755.1反饋 于模擬量通道。接下來就是PID參數的設置,這個根據系統實際情況確定。
   上面只是舉例,由于所用的變頻器因?yàn)閺S家不同,參數設置不同的。但是一定要知道設置哪些參數,這些是基本相似的。因此,最好的就是有說明書,這樣把要設置的參數設置好,才能實現變頻器的PID控制功能。

關閉窗口打印該頁
推薦圖片

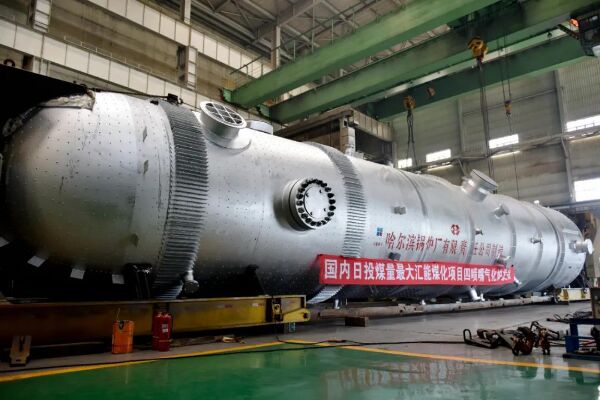

哈電鍋爐產成世界日投煤量最大
