貴陽電信項目[a1] 有源濾波器（ZAPF）應用案例

貴陽電信項目[a2] 供電系統對供電質量要求較高，為保證用戶網絡及通訊正常，必須確保通訊機房、交換機、信號基站等不能斷電，由于數據機房使用了大量的開關電源、不間斷電源UPS、變頻水泵設備、變頻空調等非線性負載，這些非線性設備在使用過程中會產生大量的諧波,從而導致電壓、電流波形發生畸變�？赡軐νㄓ嵓熬W(wǎng)絡設備造成影響，導致信號衰減、失真、中斷等現象，從而導致不必要的損失。

  非線性設備在使用過程中會產生大量的諧波，導致電壓、電流波形發生畸變，嚴重影響機房供電安全，主要諧波以3、5、7、11、13次為主；

  諧波疊加后，造成系統綜合功率因數低下，不能滿足供電考核要求；

  大量諧波可能會呆滯通訊網絡信號失真、設備異常、設備使用壽命降低。

  諧波會干擾通信、干擾自動控制，導致高、低壓配電設備工作異常，引起電纜、變壓器、電機等設備發熱嚴重，增加了設備故障率,造成電氣事故，降低供電可靠性。

采用四套容量為100A追日電氣ZAPF三相四線有源濾波器來濾除系統諧波，實時檢測電網中由非線性負載產生的電流波形，動態生成反向諧波電流，用以補償負載諧波電流。

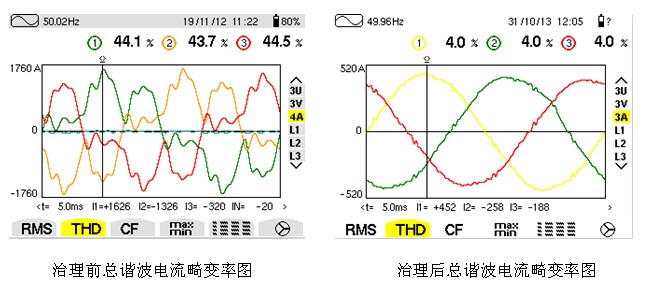

以下為貴陽電信治理效果：ZAPF有源濾波器投入后，電流總畸變率從44.1%降低到4.0%，大大提高了電網的電能質量，濾波效果非常明顯。
