中國銀行項目有源濾波器（ZAPF）應用案例

中國銀行南京某支行、西安某支行大量使用各類開關電源、UPS、變頻設備、空調等非線性負載，這些非線性設備在使用過程中會產生大量的諧波,從而導致電壓、電流波形發生畸變。計算機房對電能質量要求極高，計算機機房作為銀行數據的核心區域，必須保證配電系統和用電設備安全可靠運行，一旦發生電氣事故造成停電或設備故障造成停機，造成的經濟損失和社會負面影響很難估量。

  非線性設備在使用過程中會產生大量的諧波，導致電壓、電流波形發生畸變，嚴重影響機房供電安全，主要諧波電流為3、5、7、11、13次為主；

  諧波疊加后，造成系統綜合功率因數低下，不能滿足供電考核要求；

  諧波會干擾通信、干擾自動控制，導致高、低壓配電設備工作異常，引起電纜、變壓器、電機等設備發熱嚴重，增加了設備故障率,造成電氣事故，降低供電可靠性。



采用追日電氣ZAPF三相四線有源濾波器來濾除系統諧波，實時檢測電網中由非線性負載產生的電流波形，動態生成反向諧波電流，用以補償負載諧波電流。

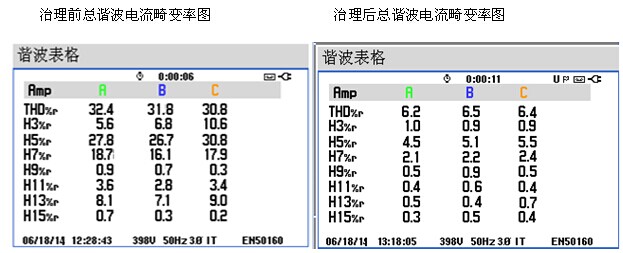

以下為西安某支行治理效果：ZAPF有源濾波器投入后，電流總畸變率從32.4%降低到6.2%，大大提高了電網的電能質量，濾波效果明顯。
